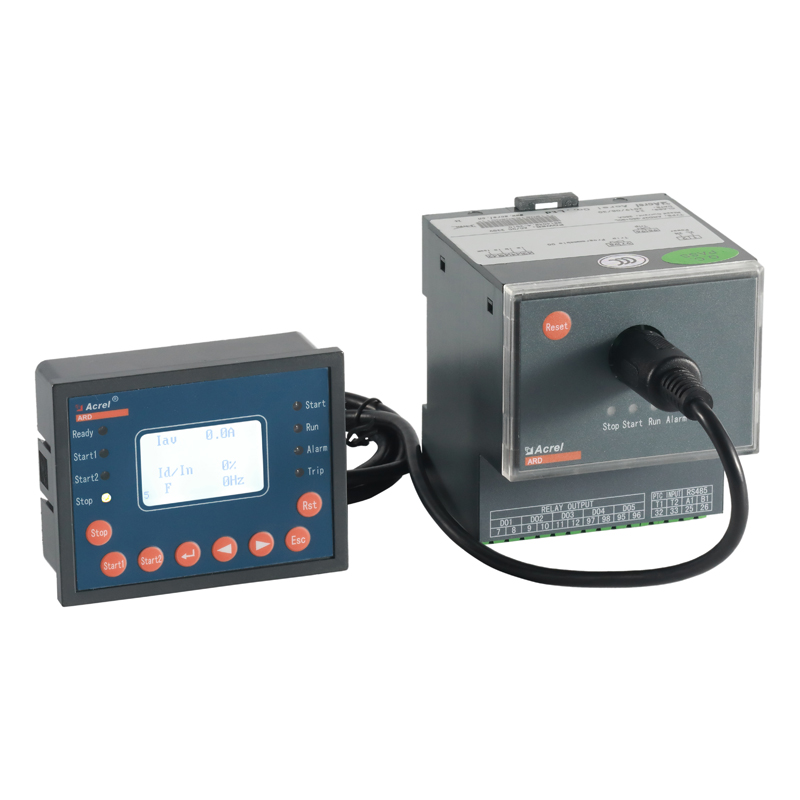

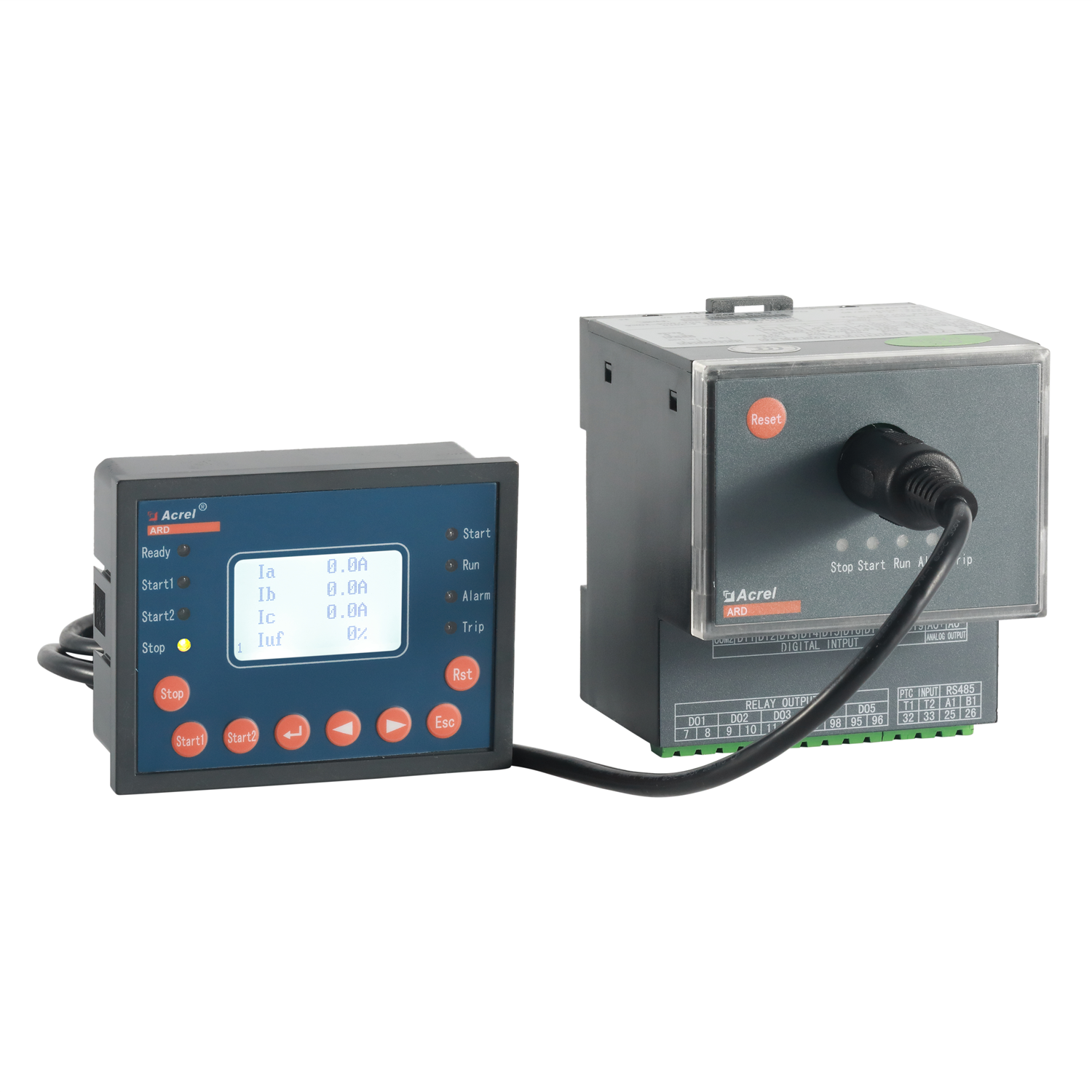

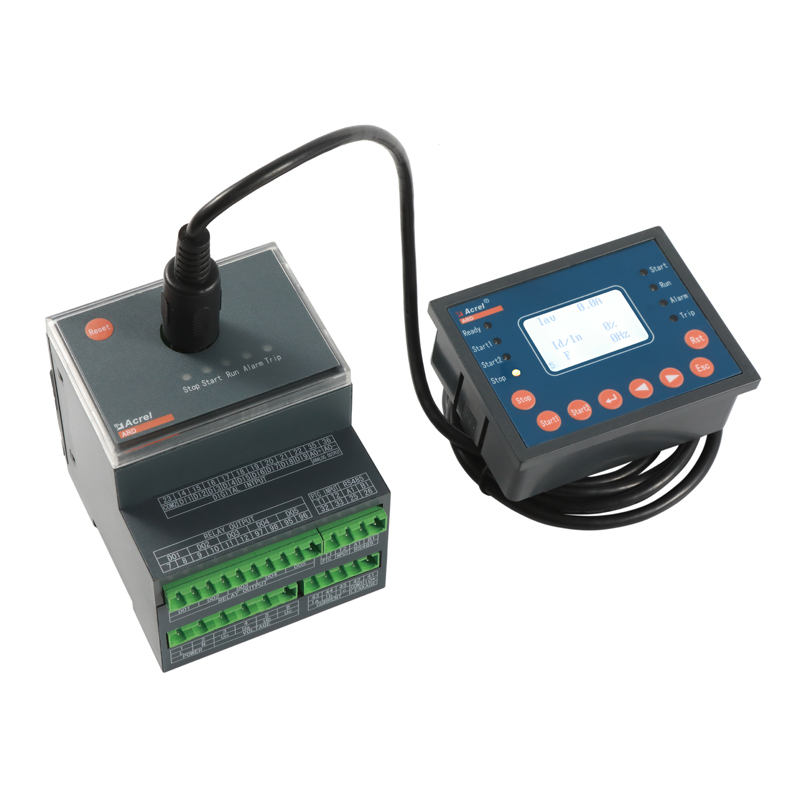

ARD系列低压电动机保护器

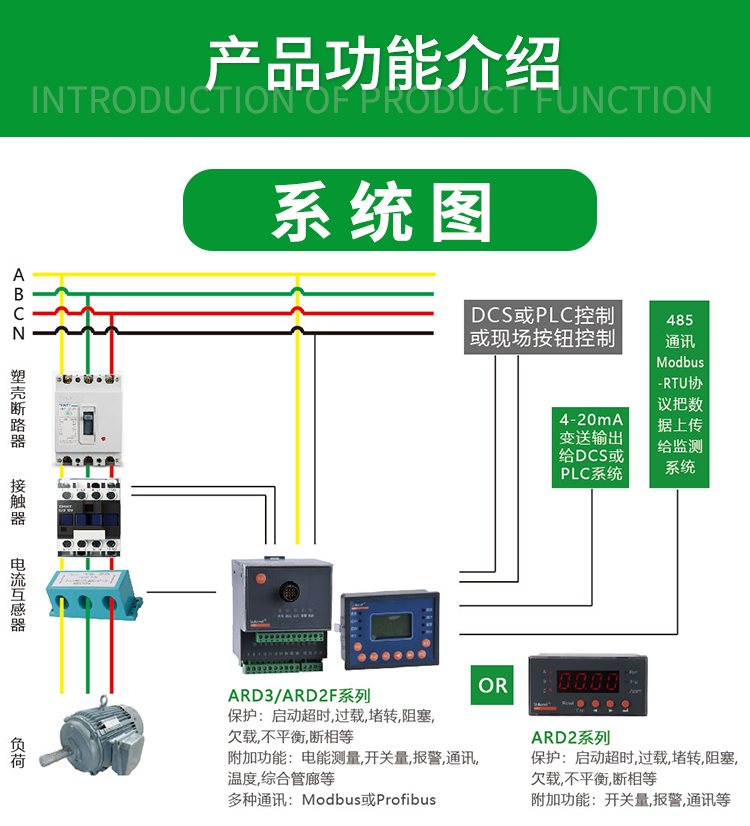

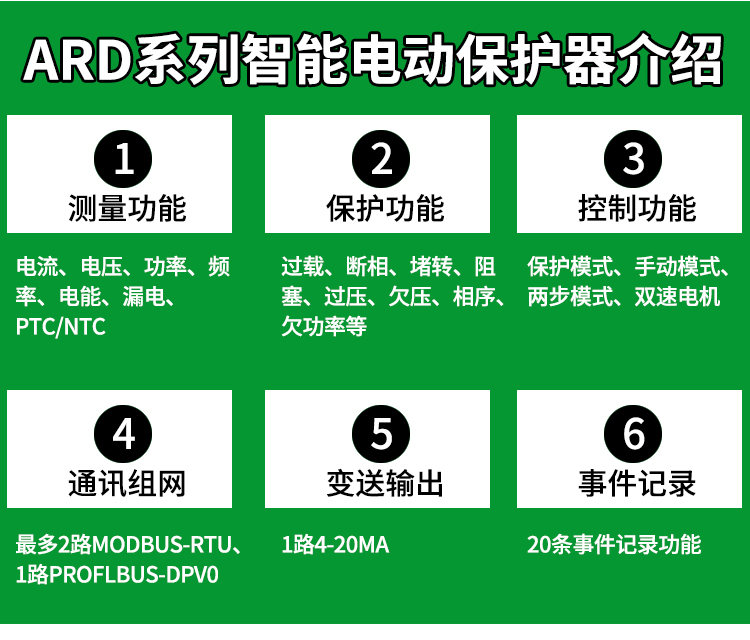

简要描述：该系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。

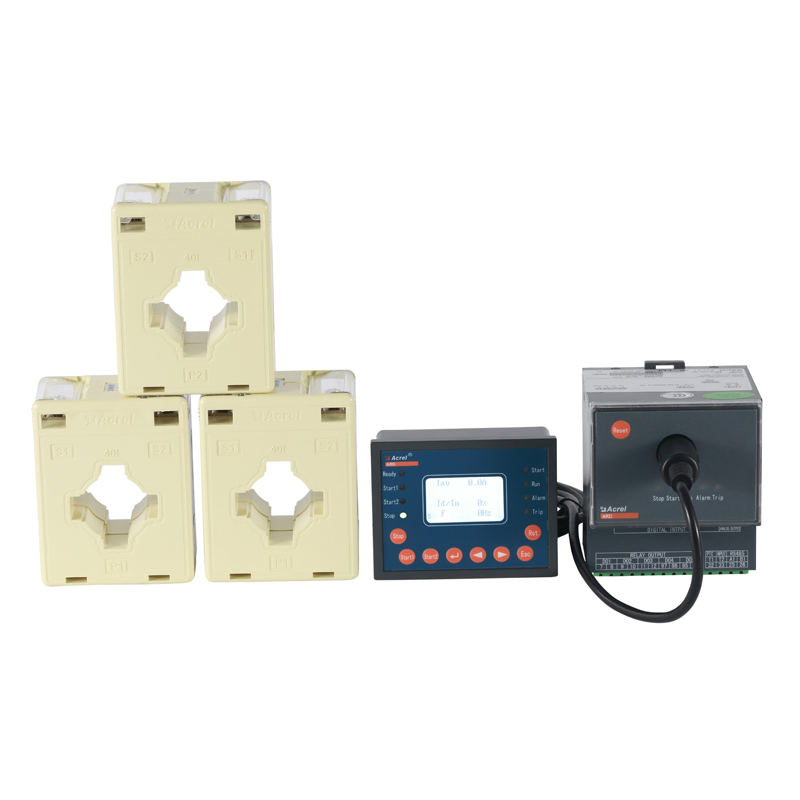

产品型号：ARD系列低压电动机保护器
更新时间：2024/10/18 13:44:51
访问量：15836
推荐指数：暂无指数

联系厂商

详细介绍

技术参数

产品简介：该系列低压电动机保护器，具有过载、断相、不平衡、欠载、接地/漏电、堵转等保护功能。可与接触器、电动机起动器等电器元件构成电动机控制保护单元，具有远程自动控制、现场直接控制、面板指示、信号报警、现场总线通信等功能。

产品分类

Product Category

能效管理平台

企业微电网智慧能源解决方案电力运维云平台 Acrel-EIoT能源物联网云平台能耗管理云平台远程预付费水电云平台 Acrel-2000ES储能柜能量管理系统 AcrelCloud-5000能耗管理云平台系统高校宿舍预付费电控系统安全用电管理云平台环保用电监管云平台银行业安全用电云平台路灯安全用电解决方案 AcrelCloud-6800智慧消防管理云平台 AcrelCloud-9000充电桩收费运营云平台及解决方案 Acrelcloud-9500电瓶车充电桩收费平台公交站安全用电云平台餐饮油烟监测云平台
电能计量

嵌入式安装电能计量表预付费电能计量表 ADW300无线计量仪表 ADW350无线计量仪表 ADF400L系列多用户电能表多用户计量箱 DTSD1352-xSyD导轨式交流多回路电力仪表预付费售电管理系统集中充值终端 AEW110无线通讯转换器 DJSF1352型电子式直流电能表 AEW100无线计量模块 ADW2xx系列导轨式多回路电力仪表 ADW400环保监测模块 ADM130 单相电子式电能表智能物联网水表智能远传水表
智能网关

ANet智能通信管理机 APort100串口服务器 AWT100无线通信终端 AF-GSM DTU 数据转换模块
电力监控与保护

ACR系列网络电力仪表 APM系列网络电力仪表 PZ系列直流检测仪表 PZ系列交流检测仪表 DTSD1352导轨式多功能仪表 AMC系列交流电流/电压表 AMC系列交流电能表 ARD系列低压电动机保护器 AMC16-DETT 基站直流电能计量模块 ARB5系列弧光保护装置 ALP系列低压保护器 ARTM系列电气接点在线测温装置 AGF系列智能光伏汇流采集装置 AMC系列数据中心监控装置 ARTU系列四遥单元 ASJ系列智能剩余电流继电器 PZ96B系列数显控制仪表 APV光伏汇流箱并网柜交流汇流箱 ASJ10-GQ系列自复式过欠压保护器
电量传感器

ARU系列浪涌保护器智能型BA系列电流传感器 AKH-0.66系列测量型电流互感器 AKH-0.66S系列双绕组型电流互感器 AKH-0.66P系列保护型电流互感器浇注式电流互感器 AKH-0.66G计量型电流互感器 AKH-0.66K开口式电流互感器特殊定制类电流互感器 AKH-0.66L剩余电流互感器 BM系列模拟信号隔离器 BA系列交流电流传感器 BR系列罗氏线圈变送器 AKH-0.66SM自控仪表用电流传感器（双绕组电流传感器） AKH-0.66 Z型系列三相导轨式电流互感器 AKH-0.66 J系列计量型电流互感器 AKH-0.66 W系列电流互感器霍尔传感器 BD系列电力变送器

ARTICLES

安科瑞低压电动机回路抗晃电解决方案2022-03-11
ARD2F智能电动机保护器在合盛硅业股份有限公司的应用2022-03-11
AcrelCloud-6100马达监控云平台在中化扬州石化码头仓储项目的应用2022-03-11
安科瑞智能母线监控系统在某数据机房的应用2022-03-11
安科瑞智能母线监控系统在某电信数据机房的应用2022-03-11

联系我们

咨询产品索取报价

立即咨询

推荐产品

查看更多产品

企业微电网智慧能源解决方案
ACR系列网络电力仪表
电力运维云平台
Acrel-EIoT能源物联网云平台

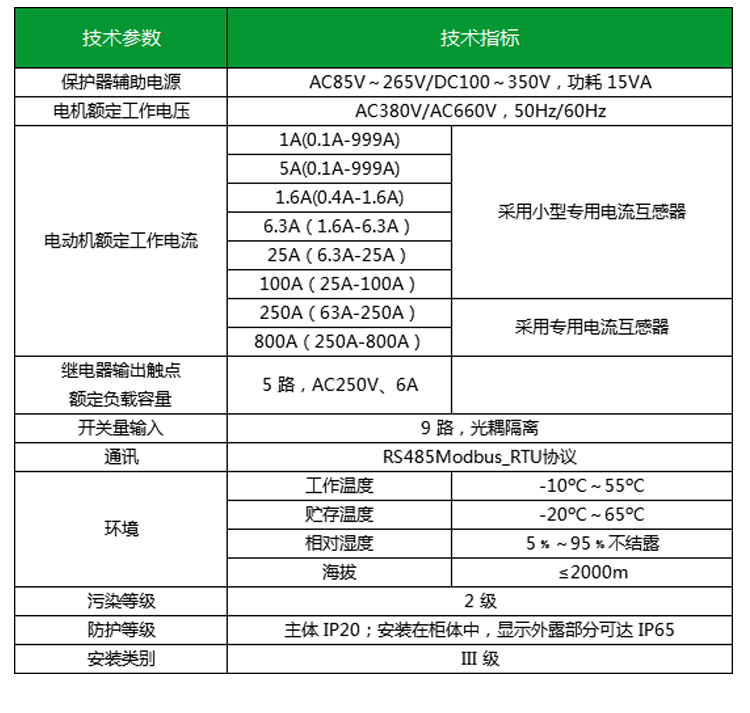

技术参数		技术指标
		ARD2(L)	ARD2F	ARD3
辅助电源	电压	AC85V~265V/DC100V~350V
	功耗	≤7VA	≤15VA
额定工作电压		AC380V/AC660V，50Hz/60Hz

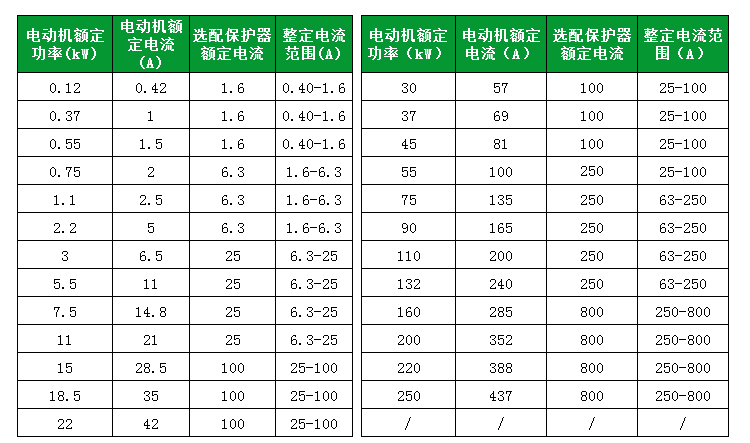

额定工作电流		1A（0.1～9999）
		5A（0.1～9999）
		1.6A（0.4A～1.6A）
		6.3A（1.6A～6.3A）
		25A（6.3A～25A）
		100A（25A～100A）
		250A（63A～250A）
		800A（250A～800A）
继电器输出触点容量		AC250V/ 3A；DC30V/ 3A	AC250V/ 6A
开关量输入		2路	9路
环境		工作温度：-10ºC～55ºC
		贮存温度：-20ºC～65ºC
		相对湿度：5﹪～95﹪不结露
		海拔高度：≤ 2000m
污染等级		2
防护等级		IP20	主体IP20,显示单元IP45
安装类别		III级

技术参数	技术指标
ARD3T辅助电源	AC/DC 110 / 220V或AC 380V，功耗≤15VA
电机额定工作电压	AC 380V / 660V，50Hz / 60Hz
电动机额定工作电流	1.6（0.40A-2.00A）		使用测量模块测量
	6.3（1.6A-6.3A）
	25（6.3A-25A）
	100（25A-100A）
	250（63A-250A）		采用外置电流互感器 + 测量模块
	800（250A-800A）
漏电	50mA-1A		采用测量模块 + 漏电流互感器
	3A-30A
继电器输出触点容量	阻性负载		AC250V、6A；DC24V、6A
	感性负载		AC250V、2A；DC24V、2A
主体开关量输入、输出	4DI、4DO，DI可以为干节点或湿节点
开关量模块	4DI、3DO，DI可以为干节点或湿节点
温度模块	外接传感器类型：PT100、PT1000、Cu50、PTC、NTC 传感器路数：3路传感器对应测量范围： PT100/PT1000：-50°C～+500°C Cu50：-50°C～+150°C PTC/NTC：100Ω～30kΩ
模拟量模块	可实现：2路4～20mA输入测量，2路4～20mA变送输出 4～20mA输入测量精度±0.5% 4～20mA输出最大带载能力为≤500Ω
主体通讯	RS485：Modbus-RTU
通讯模块	RS485：双Modbus-RTU、Profibus
环境	工作温度	-10ºC～55ºC
	贮存温度	-25ºC～65ºC
	相对湿度	≤95﹪不结露，无腐蚀性气体
	海拔	≤2000m
污染等级	3级
防护等级	主体IP20，分体显示模块IP45（安装在柜体上）
安装类别	III级
