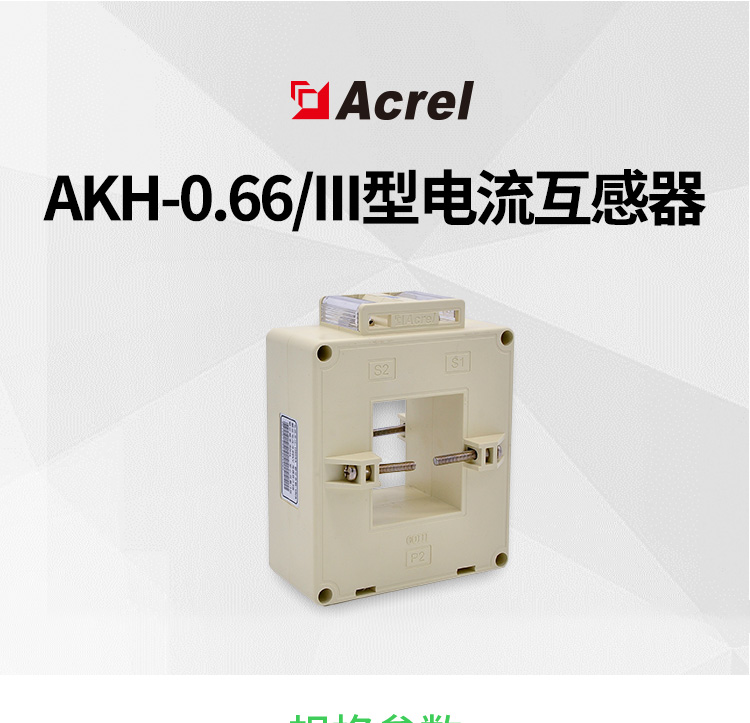

AKH-0.66系列测量型电流互感器

简要描述：该系列互感器作为交流电流信号采集元件，可与测量仪表配套使用，一次电流测量范围5-6300A，二次输出5A或1A，测量范围为额定值的5-120%。

产品型号：AKH-0.66系列测量型电流互感器
更新时间：2024/10/18 12:22:58
访问量：3962
推荐指数：暂无指数

联系厂商

详细介绍

技术参数

产品简介：该系列互感器作为交流电流信号采集元件，可与测量仪表配套使用，一次电流测量范围5-6300A，二次输出5A或1A，测量范围为额定值的5-120%。

上一篇：ACTB系列电流互感器过电压保护器
下一篇：PZ系列交流检测仪表

产品分类

Product Category

能效管理平台

企业微电网智慧能源解决方案电力运维云平台 Acrel-EIoT能源物联网云平台能耗管理云平台远程预付费水电云平台 Acrel-2000ES储能柜能量管理系统 AcrelCloud-5000能耗管理云平台系统高校宿舍预付费电控系统安全用电管理云平台环保用电监管云平台银行业安全用电云平台路灯安全用电解决方案 AcrelCloud-6800智慧消防管理云平台 AcrelCloud-9000充电桩收费运营云平台及解决方案 Acrelcloud-9500电瓶车充电桩收费平台公交站安全用电云平台餐饮油烟监测云平台
电能计量

嵌入式安装电能计量表预付费电能计量表 ADW300无线计量仪表 ADW350无线计量仪表 ADF400L系列多用户电能表多用户计量箱 DTSD1352-xSyD导轨式交流多回路电力仪表预付费售电管理系统集中充值终端 AEW110无线通讯转换器 DJSF1352型电子式直流电能表 AEW100无线计量模块 ADW2xx系列导轨式多回路电力仪表 ADW400环保监测模块 ADM130 单相电子式电能表智能物联网水表智能远传水表
智能网关

ANet智能通信管理机 APort100串口服务器 AWT100无线通信终端 AF-GSM DTU 数据转换模块
电力监控与保护

ACR系列网络电力仪表 APM系列网络电力仪表 PZ系列直流检测仪表 PZ系列交流检测仪表 DTSD1352导轨式多功能仪表 AMC系列交流电流/电压表 AMC系列交流电能表 ARD系列低压电动机保护器 AMC16-DETT 基站直流电能计量模块 ARB5系列弧光保护装置 ALP系列低压保护器 ARTM系列电气接点在线测温装置 AGF系列智能光伏汇流采集装置 AMC系列数据中心监控装置 ARTU系列四遥单元 ASJ系列智能剩余电流继电器 PZ96B系列数显控制仪表 APV光伏汇流箱并网柜交流汇流箱 ASJ10-GQ系列自复式过欠压保护器
电量传感器

ARU系列浪涌保护器智能型BA系列电流传感器 AKH-0.66系列测量型电流互感器 AKH-0.66S系列双绕组型电流互感器 AKH-0.66P系列保护型电流互感器浇注式电流互感器 AKH-0.66G计量型电流互感器 AKH-0.66K开口式电流互感器特殊定制类电流互感器 AKH-0.66L剩余电流互感器 BM系列模拟信号隔离器 BA系列交流电流传感器 BR系列罗氏线圈变送器 AKH-0.66SM自控仪表用电流传感器（双绕组电流传感器） AKH-0.66 Z型系列三相导轨式电流互感器 AKH-0.66 J系列计量型电流互感器 AKH-0.66 W系列电流互感器霍尔传感器 BD系列电力变送器

ARTICLES

安科瑞配电列头柜产品XXX数据中心案例分享2022-03-11
消防应急疏散指示系统在某居民社区综合体项目的应用2022-03-11
霍尔电流传感器在UPS蓄电池浮充电流远程监测方案的应用2022-07-26

联系我们

咨询产品索取报价

立即咨询

推荐产品

查看更多产品

企业微电网智慧能源解决方案
ACR系列网络电力仪表
电力运维云平台
Acrel-EIoT能源物联网云平台

规格	额定电流比(A)	准确级及相应额定负荷(VA)			穿心匝数 (匝)	母排规格(mm)/根数	电缆最大外径(mm)	安装方式
规格	额定电流比(A)	0.2级	0.5级	1级	穿心匝数 (匝)	母排规格(mm)/根数	电缆最大外径(mm)	安装方式
30I	15/5(1)			1.5	5	/	Φ22	A
	20/5(1)			1.5	4
	25-30/5(1)			1.5	3
	40-60/5(1)			1.5	2
	75-100/5(1)			1.5	1	30×10/1		A,B
	150-200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500/5(1)		10		1
	600/5(1)		10		1
40I	10/5(1)			1.5	8	/	Φ30	A
	15/5(1)			1.5	5
	20/5(1)			1.5	4
	25-30/5(1)			1.5	3
	40-60/5(1)			1.5	2
	75/5(1)			1.5	1	40×10/1		A,C
	100/5(1)			1.5	1
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000/5(1)	10			1
60I	150/5(1)			2.5	1	60×10/1 60×6/1-2	Φ44	A,C
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
80I	150/5（1）			2.5	1	80×10/1	Φ50	A,C
	200-250/5(1)		2.5		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1

规格	额定电流比(A)	准确级及相应额定负荷(VA)			穿心匝数(匝)	母排规格(mm)/根数	安装方式
规格	额定电流比(A)	0.2级	0.5级	1级	穿心匝数(匝)	母排规格(mm)/根数	安装方式
30II	100/5(1)			1.5	1	30x10/1-2	A,C
	150/5(1)			1.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-600/5(1)		10		1
40II	100/5(1)			1.5	1	40×10/ 1-2	A,C
	150/5(1)			2.5	1
	200/5(1)		2.5		1
	250/5(1)		3.75		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000/5(1)	10			1
50Ⅱ	150			2.5	1	50×10/ 1-2
	200-250/5(1)		2.5		1
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500/5(1)	20			1
60Ⅱ	200-250/5(1)		2.5		1	60×10/ 1-2	C
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
60×50Ⅱ	200-250/5(1)		2.5		1	60×10/ 1-3	D
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500/5(1)	30			1
80Ⅱ	200-250/5(1)		2.5		1	80×10/ 1-2
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
80×50Ⅱ	200-250/5(1)		2.5		1	80×10/ 1-3
	300-450/5(1)		5		1
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
100Ⅱ	300-450/5(1)		5		1	100×10/ 1-2
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
100×50Ⅱ	300-450/5(1)		5		1	100×10/ 1-3
	500-800/5(1)		10		1
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-3000/5(1)	30			1
100×80Ⅱ	600-800/5(1)		10		1	100×10/ 1-4
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-4000/5(1)	30			1
120×50Ⅱ	500-800/5(1)		10		1	120×10/ 1-3
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-5000/5(1)	30			1
130×50Ⅱ	600-800/5(1)		10		1	125×10/1-3 130×10/1-3 60×10/2-6
	1000-1250/5(1)	10			1
	1500-2000/5(1)	20			1
	2500-5000/5(1)	30			1
120×80Ⅱ 150×50Ⅱ	1000-1250/5(1)	10			1	120×10/ 1-4	D
	1500-2000/5(1)	20			1
	2500-5000/5(1)	30			1
170×100Ⅱ	1500-2000/5(1)	15			1	170×10/1-3 100×10/3-6
170×100Ⅱ	2500-5000/5(1)	30			1	170×10/1-3 100×10/3-6
180×50Ⅱ	1200-2000/5(1)	10			1	180×10/1-3
180×50Ⅱ	2500-5000/5(1)	30			1	180×10/1-3
200×50Ⅱ 220×50Ⅱ 260×50Ⅱ	1500-2000/5(1)	20			1	200×10/1-3 100×10/4-6
200×50Ⅱ 220×50Ⅱ 260×50Ⅱ	2500-5000/5(1)	30			1	200×10/1-3 100×10/4-6
260×100Ⅱ	1200-1500/5(1)	10			1	250×10/2-5 125×10/4-10
	1500-2000/5(1)	20			1
	2500-6300/5(1)	30			1

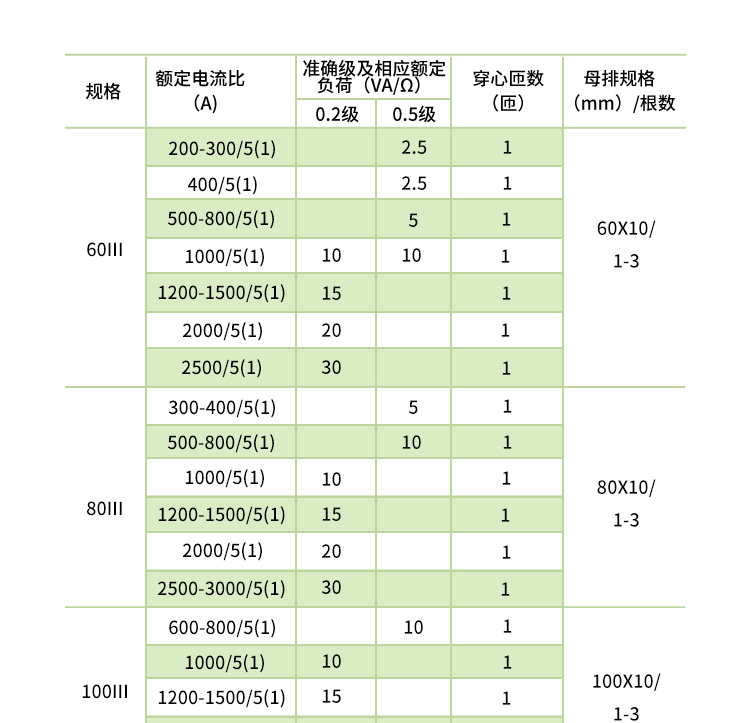

规格	额定电流比(A)	准确级及相应额定负荷(VA)		穿心匝数(匝)	母排规格(mm)/根数	安装方式
规格	额定电流比(A)	0.2级	0.5级	穿心匝数(匝)	母排规格(mm)/根数	安装方式

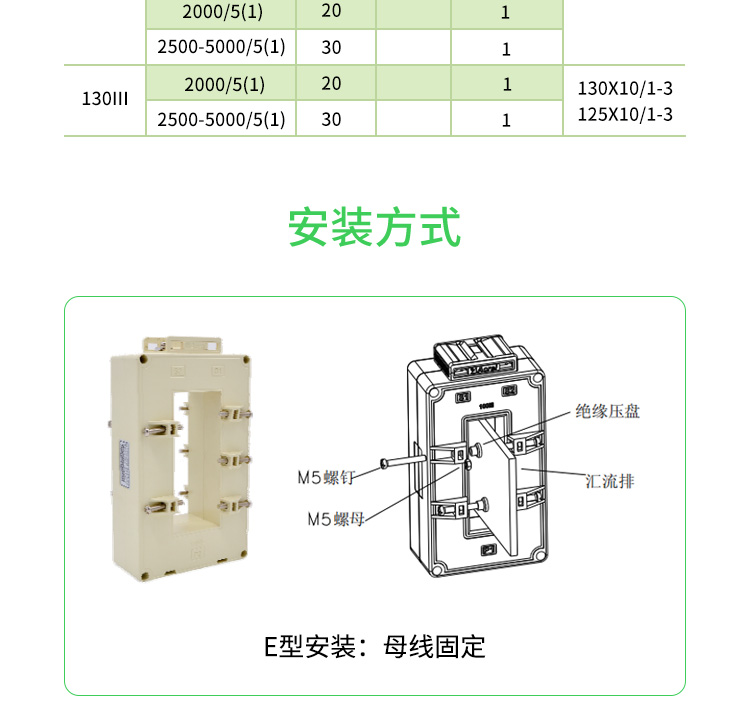

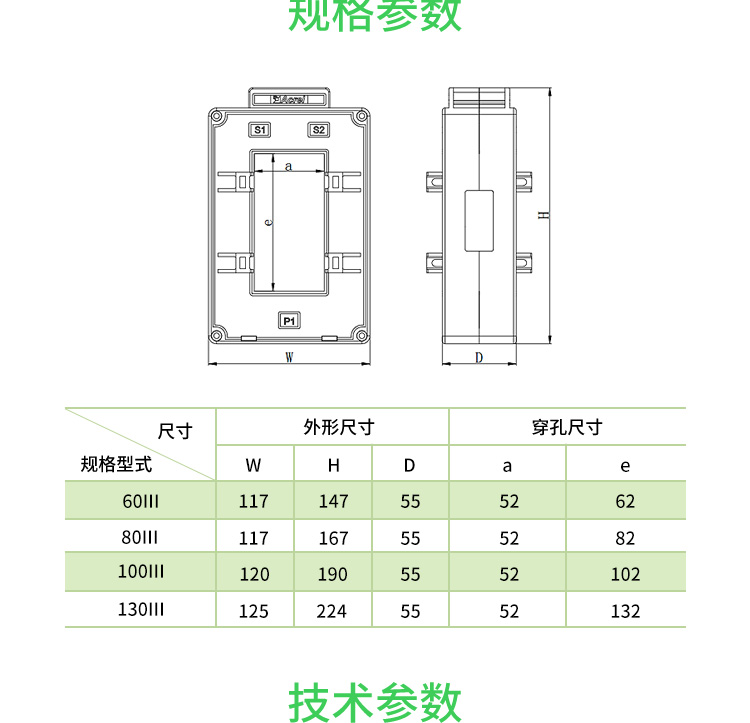

60Ⅲ	200-300/5(1)		2.5	1	60×10/ 1-3	E
	400/5(1)		5	1
	500-800/5(1)		10	1
	1000/5(1)	10		1
	1200-1500/5(1)	15		1
	2000/5(1)	20		1
	2500/5(1)	30		1
80Ⅲ	300-400/5(1)		5	1	80×10/ 1-3
	500-800/5(1)		10	1
	1000/5(1)	10		1
	1200-1500/5(1)	15		1
	2000/5(1)	20		1
	2500-3000/5(1)	30		1
100Ⅲ	600-800/5(1)		10	1	100×10/ 1-3
	1000/5(1)	10		1
	1200-1500/5(1)	15		1
	2000/5(1)	20		1
	2500-5000/5(1)	30		1
130Ⅲ	2000/5(1)	20		1	130×10/1-3 125×10/1-3
130Ⅲ	2500-5000/5(1)	30		1	130×10/1-3 125×10/1-3

规格	额定电流比	准确级及相应额定负荷（VA/Ω）		电缆最大外径(mm)
规格	额定电流比	0.5级	1级	电缆最大外径(mm)
Z-3×Φ20	5-100/5A		1.5VA	Φ20
	150/5A	1.5VA
	200/5A	2.5VA
	5-100/1A		1.5Ω
	150/1A	1.5Ω
	200/1A	2.5Ω
	5-200A/50mA	0.5VA

规格	额定电流比	准确级及相应额定负荷(Ω)			穿心匝数	电缆最大外径(mm)
规格	额定电流比	0.2级	0.5级	1级	穿心匝数	电缆最大外径(mm)
W-7	5-15/5mA	10			1	Φ7
	10-30/10mA	10			1
	5/20mA		10		2
	10-15/20mA		10		1
	20-60/20mA	10			1
